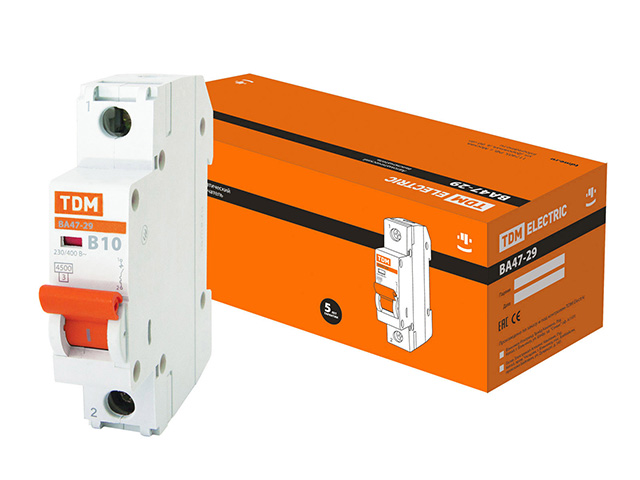

Автоматич. выключатель ВА47-29 1Р 10А 4,5кА х-ка В TDM (SQ0206-0008)

Автоматич. выключатель ВА47-29 1Р 10А 4,5кА х-ка В TDM (SQ0206-0008)
(0)
143 руб.
Лидер продаж
да
Артикул
SQ0206-0008
Производитель
TDM
Высота в упаковке, мм
0
Вес
0,104
Длина
0
Страна производитель
Китай
Наименование параметра    Значение
Соответствуют стандартам    ГОСТ Р 50345-99
Номинальное напряжение частотой 50 Гц, В    230/400
Номинальный ток, А    0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25;32; 40; 50; 63
Номинальная отключающая способность, А    4 500
Напряжение постоянного тока, В/полюс    48
Характеристики срабатывания электромагнитного расцепителя    В, С, D
Число полюсов    1, 2, 3, 4
Условия эксплуатации    УХл4
Степень защиты выключателя    IP 20
Электрическая износостойкость, циклов В-О, не менее    6 000
Механическая износостойкость, циклов В-О, не менее    20 000
Максимальное сечение присоединяемых проводов, мм2    25
Наличие драгоценных металлов (серебро), г/полюс    0,3?0,5
Масса 1 полюса, кг    0,11
Диапазон рабочих температур, °С    -40 ? +50

Маркировка
"    Номинальный ток - значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
"    Номинальное напряжение - напряжение переменного тока (знак ~), при котором автомат работает в нормальныхусловиях.
"    Кривая отключения - отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
o    Кривая B - автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
o    Кривая С - ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
o    Кривая D - ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
"    Номинальная отключающая способность - максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Время-токовые характеристики отключения
Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
"    электроприборы, освещение - выключатели с характеристикой В,
"    двигатели с небольшими пусковыми токами (компрессор, вентилятор) - выключатели с характеристикой C,
"    двигатели с большими пусковыми токами (подъемные механизмы, насосы) - выключатели с характеристикой D.


Материалы
"    Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
"    Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Конструкция
"    Отличительной особенностью данных автоматов является ширина модуля - 17,5мм достигаемая за счет применяемых материалов и технологий.
"    Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
"    Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
"    На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
"    В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
"    Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
"    Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
Удобство монтажа
"    Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
"    Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
"    Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
"    В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
"    Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
"    Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
"    Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
